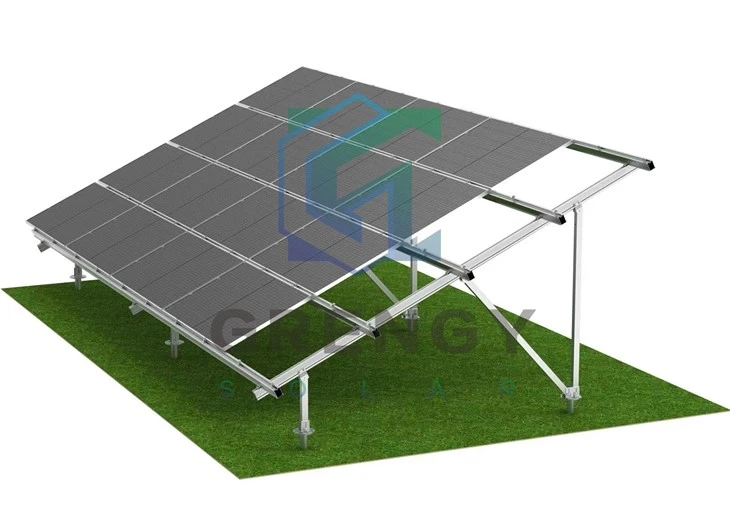

گراؤنڈ ماؤنٹ شمسی پینل ریکنگ سسٹم

زیامین گرینگی فوٹو وولٹک ٹکنالوجی کمپنی ، لمیٹڈ

For more details, pls email:rukin@grengysolar.com



گراؤنڈ ماؤنٹ شمسی پینل ریکنگ سسٹم میں متعدد وضاحتیں ہیں جن پر ان کی مناسب تنصیب اور موثر آپریشن کے لئے غور کرنا ضروری ہے۔ یہاں کلیدی پہلو ہیں:



1. ساختی صلاحیت



وزن - برداشت کی گنجائش:

ریکنگ سسٹم کو شمسی پینل کے وزن کی تائید کے لئے ڈیزائن کیا جانا چاہئے۔ اس میں نہ صرف خود پینل بلکہ کوئی اضافی سامان جیسے انورٹرز ، جنکشن بکس ، اور بڑھتے ہوئے ہارڈ ویئر بھی شامل ہیں۔ مثال کے طور پر ، ایک عام کرسٹل سلیکن شمسی پینل کا وزن 15 - 20 کلوگرام فی مربع میٹر ہوسکتا ہے۔ ریکنگ سسٹم کے پاس اس وزن کو ہینڈل کرنے کے ل safety کافی حفاظتی عنصر ہونا چاہئے جس میں بغیر کسی خرابی یا ناکامی کی علامت ہے۔ 1 کا حفاظتی عنصر۔



ہوا کے بوجھ کے خلاف مزاحمت:

ہوا کے بوجھ کے خلاف مزاحمت کے لئے وضاحتیں اہم ہیں ، خاص طور پر ان علاقوں میں جو تیز ہواؤں یا موسم کی انتہائی صورتحال کا شکار ہیں۔ ریکنگ سسٹم انسٹالیشن کے علاقے میں متوقع ہوا کی زیادہ سے زیادہ رفتار کا مقابلہ کرنے کے قابل ہونا چاہئے۔ ہوا کا بوجھ پینل ایریا ، زمین کے اوپر ریکنگ کی اونچائی ، اور ہوا کی تیز رفتار ڈیٹا جیسے عوامل کی بنیاد پر حساب کیا جاتا ہے۔ مثال کے طور پر ، ایک ساحلی علاقے میں جس کی ڈیزائن ہوا کی رفتار 150 کلومیٹر فی گھنٹہ ہے ، اس سے متعلقہ نظام کو انجنیئر کرنے کی ضرورت ہے جیسے ونڈ لوڈنگ کے متعلقہ معیارات جیسے ASCE 7 (ریاستہائے متحدہ میں) یا یوروکوڈ 1 (یورپ میں) .



برف بوجھ کی گنجائش:

اہم برف باری والے علاقوں میں ، ریکنگ سسٹم کو جمع برف کے وزن کو سنبھالنے کے قابل ہونا چاہئے۔ برف کے بوجھ کی گنجائش مقامی برف باری کی خصوصیات اور پینل جھکاؤ زاویہ پر منحصر ہے۔ ایک کھڑی پینل جھکاؤ والا زاویہ برف کے جمع کو کم کرنے میں مدد کرسکتا ہے ، لیکن اس کی وجہ سے اب بھی برف کے وزن کی تائید کرنے کی ضرورت ہے جو جمع ہوتا ہے۔ وضاحتیں عام طور پر پینل کے علاقے کے مربع میٹر برف کی ایک خاص مقدار کی حمایت کرنے کے لئے ریکنگ کی ضرورت ہوتی ہیں ، مثال کے طور پر ، بھاری گھومنے والے علاقوں میں 70 - 100 کلوگرام فی مربع میٹر تک۔



2. مواد اور ختم وضاحتیں



مادی ساخت:

جیسا کہ پہلے ذکر کیا گیا ہے ، ریکنگ سسٹم میں استعمال ہونے والے مواد ، جیسے ایلومینیم ، اسٹیل ، یا جستی اسٹیل ، ان کی اپنی خصوصیات ہیں۔ مادی وضاحتوں میں ایلومینیم (جیسے ، 6061 - t T6 ایلومینیم کھوٹ کی اچھی طاقت اور سنکنرن مزاحمت کے لئے جانا جاتا ہے) یا اسٹیل کی گریڈ (جیسے ، کاربن اسٹیل کے لئے ASTM A36) کے لئے ایلومینیم کے لئے مصر کی ساخت جیسے تفصیلات شامل ہوں۔ یہ تفصیلات تنصیب کی زندگی پر مواد کے معیار اور کارکردگی کو یقینی بناتی ہیں۔



سطح ختم:

ایلومینیم اور جستی اسٹیل جیسے سنکنرن مزاحم مواد کے ل the ، سطح کی تکمیل کی وضاحتیں اہم ہیں۔ ایلومینیم کے ل it ، اس میں سنکنرن کے خلاف مزاحمت کو مزید بڑھانے اور زیادہ پائیدار اور جمالیاتی طور پر خوش کن شکل فراہم کرنے کے لئے ایک انوڈائزڈ ختم شامل ہوسکتی ہے۔ جستی اسٹیل میں ایک یکساں زنک کوٹنگ کی موٹائی ہونی چاہئے تاکہ مناسب سنکنرن کے تحفظ کو یقینی بنایا جاسکے۔ کوٹنگ کی موٹائی عام طور پر مائکرو میٹر (μM) میں متعین کی جاتی ہے ، جس میں اچھی سنکنرن مزاحمت کے لئے 40 - 80 μm کی ایک عام رینج ہوتی ہے۔



3. ہندسی اور مقامی وضاحتیں



پینل جھکاو زاویہ:

زمین سے متعلق شمسی پینل کا جھکاؤ زاویہ ایک اہم تصریح ہے۔ یہ عام طور پر انسٹالیشن سائٹ کے عرض البلد کی بنیاد پر طے کیا جاتا ہے تاکہ سال بھر سورج کی روشنی کی گرفتاری کو بہتر بنایا جاسکے۔ عام طور پر ، جھکاؤ والا زاویہ 0 ڈگری (فلیٹ ماونٹڈ پینل کے لئے) سے 90 ڈگری (عمودی طور پر ماونٹڈ پینل کے لئے) تک ہوسکتا ہے۔ درمیانی طوالت میں ایک عام رہائشی یا تجارتی تنصیب کے لئے ، 30 ڈگری - 45 ڈگری کے درمیان جھکاؤ کا زاویہ اکثر توانائی کی پیداوار کو زیادہ سے زیادہ کرنے کے لئے استعمال کیا جاتا ہے۔ ریکنگ سسٹم کو انسٹالیشن کے دوران پینل جھکاؤ والے زاویہ کی آسانی سے ایڈجسٹمنٹ کرنے کی اجازت دینی چاہئے اور اگر ضرورت ہو تو مستقبل میں ممکنہ طور پر۔



قطار کی جگہ:

شمسی پینل کی قطاروں کے درمیان فاصلہ شیڈنگ سے بچنے کے لئے متعین کیا گیا ہے۔ یہ پینلز کی اونچائی اور انسٹالیشن سائٹ کے عرض بلد پر منحصر ہے۔ مقصد یہ ہے کہ اس بات کو یقینی بنانا ہے کہ پچھلی صف میں موجود پینل دن کے اوقات میں اگلی صف میں پینل کے ذریعہ سایہ دار نہ ہوں جب سورج اپنے نچلے زاویے پر ہوتا ہے (عام طور پر طلوع آفتاب اور غروب آفتاب کے آس پاس)۔ انگوٹھے کا ایک عمومی اصول یہ ہے کہ ایک قطار کا فاصلہ طے کیا جائے جو کم از کم 1 ہے۔ 5 - 2 پینلز کی اونچائی سے زیادہ سائے کے نقصانات کو کم سے کم کرنے کے لئے۔



مجموعی طور پر طول و عرض:

گراؤنڈ ماؤنٹ ریکنگ سسٹم کی لمبائی اور چوڑائی کا تعین شمسی پینل کی تعداد اور سائز کے ذریعہ کیا جاتا ہے۔ وضاحتوں میں زیادہ سے زیادہ اور کم سے کم طول و عرض شامل ہونا چاہئے جس میں سسٹم کو بڑھا یا ایڈجسٹ کیا جاسکتا ہے۔ اس سے سسٹم ڈیزائن میں لچک کی اجازت ملتی ہے ، چاہے یہ کسی ایک فیملی گھر کے لئے ایک چھوٹے پیمانے پر تنصیب ہو یا ہزاروں پینل والے بڑے پیمانے پر شمسی فارم۔



4. برقی اور مطابقت کی وضاحتیں



گراؤنڈنگ دفعات:

حفاظت کو یقینی بنانے اور بجلی کی خرابیوں سے بچانے کے لئے ریکنگ سسٹم کے پاس مناسب گراؤنڈنگ ہونی چاہئے۔ گراؤنڈنگ کی وضاحتوں میں گراؤنڈنگ کنڈکٹر کی قسم اور سائز ، ریکنگ پر گراؤنڈنگ پوائنٹس کا مقام ، اور بجلی کے گرڈ کے گراؤنڈنگ سسٹم سے رابطے کے طریقے شامل ہیں۔ مثال کے طور پر ، مقامی بجلی کے کوڈ کی ضروریات کو پورا کرنے کے لئے کم سے کم کراس سیکشنل ایریا کے ساتھ گراؤنڈنگ کنڈکٹر کو تانبے سے تیار کرنے کی ضرورت پڑسکتی ہے۔



پینل اور بڑھتے ہوئے ہارڈ ویئر کے ساتھ مطابقت:

ریکنگ سسٹم شمسی پینل اور بڑھتے ہوئے ہارڈ ویئر کی ایک وسیع رینج کے ساتھ ہم آہنگ ہونا چاہئے۔ وضاحتیں پینل کے فریموں کی اقسام کی تفصیل سے تفصیل سے بیان کرسکتی ہیں (جیسے ، فریم یا فریم لیس پینل) ، بڑھتے ہوئے سوراخوں کی جسامت اور وقفہ کاری ، اور پینل منسلک کرنے کے لئے استعمال ہونے والے کلیمپنگ میکانزم۔ اس سے یہ یقینی بنتا ہے کہ بغیر کسی مسئلے کے ریکنگ سسٹم پر مختلف مینوفیکچررز کے پینل لگائے جاسکتے ہیں۔
